氣相色譜儀具有多種進樣方式，前幾章節陸續介紹了頂空進樣、熱解吸進樣、閥進樣等，本節介紹熱裂解器進樣的幾種結構供大家參考。

裂解進樣器（pyrolyzer）

裂解進樣器是進行裂解氣相色譜的進樣設備，在利用氣相色譜分析不揮發的大分子和高聚物時就要用這種進樣器，目前使用較多的裂解器有：管式爐裂解器、熱絲（帶）裂解器、居里點裂解器和激光裂解器。這些裂解器的功能都是使大分子或高分子化合物裂解為低分子可揮發的化合物，能用氣相色譜儀進行分析。這四種裂解器的結構見下圖。

立式管爐裂解器，有日本的EGA/PY-3030D和潤揚RY-200A型。

美國CDS公司和潤揚儀器的熱絲（帶）裂解器，這是國內外應用很廣泛的一種裂解器，國外90年代有1000型和2000型的新產品，溫度可達1400℃?，F(xiàn)在潤揚儀器有RY-100A和RY-200A兩種型號可選。

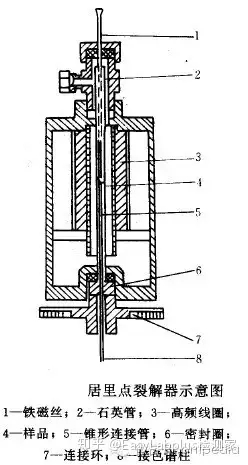

感應加熱型居里點裂解器，根據所用感應材料形狀的不同有絲式和片式居里點裂解器之分。

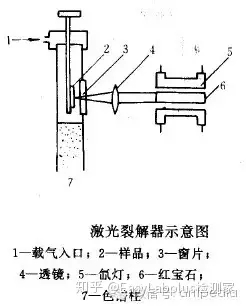

激光裂解器的示意圖，我國四川某儀表廠及潤揚儀器。
